Опорные плиты и подушки

Железобетонные изделия, предназначенные для принятия и распределения основной нагрузки от веса сооружения, называются опорными. Они применяются при строительстве промышленных и общественных зданий в комплексе с прогонами и позволяют равномерно рассредоточить вес на фундамент, а значит, увеличить срок эксплуатации всего сооружения.

Кроме того, они сами могут использоваться в качестве элемента фундамента строения и благодаря своей универсальности, применяются для других целей: устройства каналов коммуникаций, прокладки дорог и путепроводов.

Расчет нагрузки на основание плиты должен учитывать, что величина давления на грунтовые породы имеет обратную зависимость от площади плиты, а также тот факт, что существует предел прочности нагрузки на смятие и его превышение может привести к разрушению строительной конструкции.

Строительной промышленностью выпускаются опорные плиты и подушки различных типов и конфигураций. Они могут быть как квадратной, так и прямоугольной формы, иметь отверстия для монтажных люков или водосливов. Для удобства транспортировки и облегчения монтажа к армирующей сетке привариваются монтажные петли. Диапазон размеров – от 200 х 200 х 100 мм до 1500 х 1500 х 190 мм, а вес — от 0,01 до 1 тн, кроме того многие предприятия принимают индивидуальные заказы на изготовление плит.

При производстве этих железобетонных изделий, так же как и опор св 95-3, используются материалы, обеспечивающие высокую прочность и надежность, стойкость к высоким и низким температурам. Опорные плиты изготавливаются из бетона марки M-200 с усилением конструкции двумя металлическими сетками.

Как правило, подушки не применяются в условиях агрессивной среды, но при необходимости это сделать, изделия обрабатываются специальными защитными составами.

После изготовления производится выборочное тестирование на соответствие государственным стандартам и техническим требованиям. За пределы допусков не должны выходить следующие параметры: предел прочности бетона на сжатие, однородность структуры бетонного заполнения, достаточная прочность арматуры и надежность сварных швов, толщина и качество ее заливки, соблюдение точности размеров.

При особых условиях эксплуатации (возможность коррозии, присутствие активных химических веществ), выполняется дополнительные испытания на воздействие этих факторов.

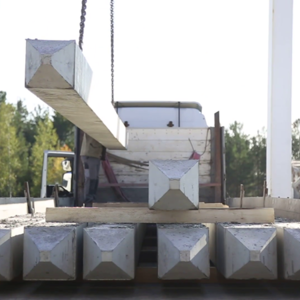

Применение железобетонные стоек СВ

Опоры СВ широко применяются для возведения высоковольтных линий воздушных электропередач. В данном процессе стойки СВ являются ключевым элементом и отличаются своей универсальностью в использовании и устойчивы практически к любым климатическим условиям.

Виды опор для ЛЭП

Опоры СВ железобетонные применяются для монтажных работ линий электропередач любого напряжения. Железобетонные стойки ЛЭП классифицируются по: назначению, способу изготовления, количеству удерживаемых цепей, способу установки и конструкциям.

Установка и монтаж опор СВ под ЛЭП

Перед монтированием железобетонной стойки ЛЭП необходимо произвести расчет по несущей способности и по деформации на основании СНиП 2.02.01-83 «Основания зданий и сооружений» и Руководства по проектированию опор и фундаментов ЛЭП.

Элементы опор

Подкосы – берут на себя часть нагрузки от одностороннего тяжения провода. Раскосы – наклонные части опоры, которые соединяют несколько элементов, например две стойки между собой или траверсу и стойку. Траверса – жесткая железная конструкция, которая позволяет закрепить провода или тросы (с помощью хомутов или сквозных болтов) на допустимом расстоянии друг от друга и от опоры.

Преимущества и недостатки железобетонных опор (стоек) СВ

Несмотря на некоторые недостатки, организации предпочитают купить опоры ЛЭП железобетонные. Они прочнее и долговечнее, чем другие конструкции. Поэтому в России более 80 % всех воздушных линий передачи электроэнергии – это ЛЭП на железобетонных основаниях.
